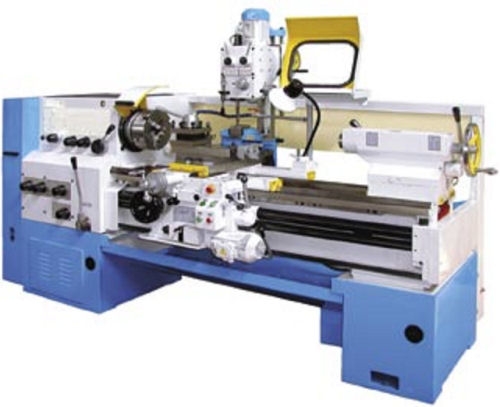

Предназначен для выполнения разнообразных токарных работ
и для нарезания резьб: метрической, модульной, дюймовой, питчевой.
ОСОБЕННОСТИ:
варианты исполнения станка (по заказу покупателя):
- с устройством цифровой индикации (ГС526УЦ);
- сверлильно-фрезерным устройством (ГС526УС);
- механическим приводом верхней части суппорта (ГС526УМ);
- В гидросуппортом;
- наименьшим диаметром прутка, проходящим через отверстие
в шпинделе, - 89 мм (ГС526УД);
- с линейкой конусной.
Комбинированием индексов в обозначении модели станка при
заказе, можно получить станок требуемого оснащения.
ПАРАМЕТР |
ЗНАЧЕНИЕ |
Расстояние между центрами, мм. |
2000 |
Максимальный диаметр обработки над станиной, мм. |
500 |
Максимальный диаметр обработки над суппортом, мм. |
275 |
Диаметр циллиндрического отверстия в шпинделе, мм. |
55 |
Частота вращения шпинделя, мин -1 |
16 - 2000 |
Количество скоростей прямого вращения шпинделя |
22 |
Количество скоростей обратного вращения шпинделя |
22 |
Диапазон продольной подачи, мм./об. |
0,05 - 2,8 |
Диапазон поперечной подачи, мм./об. |
0,025 - 1,4 |
Шаг нарезаемой метрической резьбы (число ступеней), мм. |
0.5 - 112 |
Шаг нарезаемой модульной резьбы (число ступеней), модуль |
0.5 - 112 |
Шаг нарезаемой дюймовой резьбы (число ступеней), нит./1` |
56 - 0.5 |
Шаг нарезаемой питчевой резьбы (число ступеней), питч |
56 - 0.5 |
Класс точности |
П |
Мощность привода главного движения, кВт |
7.5 (11*) |
Номинальное напряжение питания, В |
380 |
Габаритные размеры, мм. |
3880 х 1265 х 1305 |
Масса, кг. |
В |
* - специальное исполнение (заказ) |
Входит в
комплект поставки и стоимость станка*:
- Патрон 3-х кулачковый
Г250;
- 086.5300.000 комплект
сменных зубчатых колес -1 шт.;
- 086.6000.000 комплект
инструмента – 1 шт.;
- 086.6002.000 ключ к
электрошкафу – 1 шт.
Дополнительно могут
поставляться (за отдельную плату)*:
- переходные втулки для
осевого инструмента задней бабки;
- центра упорный и
вращающийся;
- патрон поводковый;
- упор микрометрический
продольного хода;
- >люнеты подвижный и
неподвижный.
* - обращаем Ваше
внимание, что производитель может менять комплект поставки
