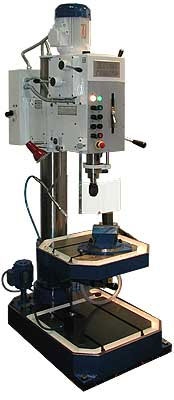

2Т140 Вертикально-сверлильный станок

НАЗНАЧЕНИЕ:

Предназначен для выполнения следующих операций:

• сверления;
• рассверливания;
• зенкерования;
• зенкования;
• нарезания резьбы.

ОСОБЕННОСТИ:
Обработка на станке производится как с ручной, так и с механической подачей шпинделя. На станке допускается нарезание резьб с ручным управлением, реверсирования шпинделя и в автоматическом режиме. Наиболее эффективно станки можно использовать в условиях индивидуального и мелкосерийного производства, а при соответствующем оснащении - в крупносерийном и массовом. Станок позволяет использовать различные приспособления и инструменты, расширяющие его технологические возможности.

КОМПЛЕКТ ПОСТАВКИ:

• Станок в сборе;
• Втулка переходная 6100-0142 ГОСТ 13598;
• Втулка переходная 6100-0144 ГОСТ 13598;
• Втулка переходная 6100-0145 ГОСТ 13598;
• Клин 7851-0012 ГОСТ 3025;
• Ключ электрошкафа 2К52-1.8910.000;
• Рукоятка 2К52-1.9000.000;
• Ключ для сливных пробок 007.2000.001
• Руководство по эксплуатации.

  ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА: (поставляется за отдельную плату)
• Патрон сверлильный 6150-4029-04;
• Тиски станочные чугунные поворотные 7200-0215-02;
• Патрон резьбонарезной 6162-4003 (М4...М12);
• Патрон резьбонарезной 6162-4003-03 (М14...М24);

Комплект предохранительных головок (для патрона резьбонарезного 6162-4003): головка 6251-4002 (М3);

• головка 6251-4002-01 (М4);
• головка 6251-4002-02 (М5);
• головка 6251-4002-03 (М6-М8);
• головка 6251-4002-04 (М8-М10);
• головка 6251-4002-05 (М10);
• головка 6251-4002-06 (М12);

В  Комплект предохранительных головок (для патрона резьбонарезного 6162-4003-03):

В

• головка 6251-4002-07 (М14);
• головка 6251-4002-08 (М16);
• головка 6251-4002-09 (М18-М20);
• головка 6251-4002-10 (М22);
• головка 6251-4002-11 (М24).

  ПАРАМЕТР	ЗНАЧЕНИЕ
  Максимальный диаметр сверления, мм.	40
  Диапазон нарезаемой резьбы	до М24
  Конус шпинделя	Морзе 4
  Наибольшее перемещение шпинделя, мм.	160
  Диапазон частот вращения шпинделя, об./мин.	75 - 1800
  Количество частот вращения (скоростей) шпинделя	8
  Диапазон подач шпинделя, мм./об.	0,1; 0,2; 0,3
  Количество подач шпинделя	3
  Наибольшее перемещение шпиндельной головки, мм.	240
  Расстояние от оси шпинделя до колонны, мм.	300
  Наибольшее расстояние от торца шпинделя до плиты, мм.	1100
  Расстояние от торца шпинделя до стола, мм.	0 - 700
  Размер рабочей поверхности плиты, мм.	560 х 560
  Размер рабочей поверхности (зеркала) стола, мм.	500 х 500
  Наибольшее вертикальное перемещение стола, мм.	500
  Диаметр колонны, мм.	145
  Мощность привода главного движения, кВт	2,2
  Класс точности	В
  Номинальное напряжение питания, В	380
  Габаритные размеры, мм.	950 х 560 х 2200
  Масса, кг.	575
