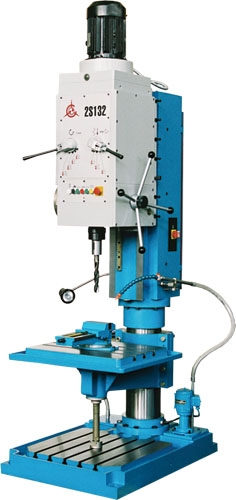

2С132Л ( SB50R ) Станок вертикально-сверлильный с поворотным столом

Предназначен для следующих видов работ: сверления, рассверливания, зенкерования, зенкования, развертывания, растачивания, нарезания резьбы в различных видах металлических и неметаллических деталей быстрорежущим и твердосплавном инструментом. Возможность поворота стола вокруг оси круглой колонны позволяет обрабатывать крупногабаритные детали. Накладной плавающий стол предназначен для обработки деталей по копиру или разметке.

ОСОБЕННОСТИ:

• На станке имеется узел, позволяющий контролировать глубину сверления;
• Рабочий стол оснащен механизмом регулирования высоты и имеет возможность поворота вокруг колонны, что позволяет обрабатывать крупногабаритные детали;
• Электрооборудование встроено в колонну;
• Система подачи ОЖ с баком встроена в основание;
• Чугунные литые корпусные детали обеспечивают высокую жесткость;
• Основание имеет рабочую поверхность для обработки высоких деталей массой до 750кг и высотой до 800мм.

В

ПАРАМЕТР	ЗНАЧЕНИЕ
Максимальный диаметр сверления, мм.	32 (50)**
Диапазон нарезаемой резьбы	М3-М33
Конус шпинделя	Морзе 4 (5)*
Наибольшее перемещение шпинделя, мм.	250
Диапазон частот вращения шпинделя, об./мин.	31,5 - 1400 (2000, 4000)*
Количество частот вращения (скоростей) шпинделя	12 (15)*
Количество подач шпинделя	9
Диапазон подач шпинделя, мм./об.	0,1; 0,14; 0,2; 0,28; 0,4; 0,56; 0,8; 1,12; 1,6
Наибольшее перемещение шпиндельной головки, мм.	320
Расстояние от оси шпинделя до колонны, мм.	400 (300 до направляющих)
Наибольшее расстояние от торца шпинделя до плиты, мм.	1030
Расстояние от торца шпинделя до стола, мм.	600
Размер рабочей поверхности плиты, мм.	630 х 630
Размер рабочей поверхности (зеркала) стола, мм.	500 х 630
Наибольшее вертикальное перемещение стола, мм.	170
Количество Т-образных пазов	3 (стол); 5 (плита)
Ширина Т-образного паза	18Н12
Наибольшая высота заготовки, мм.	500 (для стола); 930 (для плиты)
Наибольшая масса заготовки, кг.	500 (для стола); 1000 (для плиты)
Мощность привода главного движения, кВт	4
Класс точности	В
Номинальное напряжение питания, В	380
Габаритные размеры, мм.	770x1250x2520
Масса, кг.	1300
* - специальное исполнение (заказ)	В
**	при минимальных подачах и оборотах
