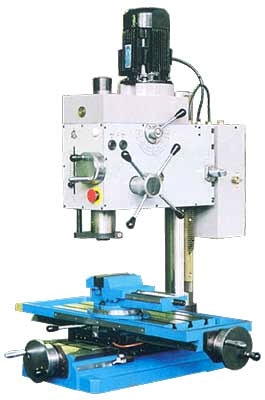

СФ16-02 Сверлильно-фрезерный станок

Предназначен для обработки деталей из различных конструкционных материалов в условиях единичного и мелкосерийного производства. Выполняет операции сверления, зенкерования, зенкования, растачивания, нарезания резьбы метчиками, фрезерования.

ПАРАМЕТР	ЗНАЧЕНИЕ
Наибольший диаметр торцевого фрезерования, мм.	100
Максимальный диаметр сверления, мм.	16
Диапазон нарезаемой резьбы	М5-М27
Конус шпинделя	Морзе 3 (ISO40)*
Наибольшее перемещение шпинделя, мм.	110
Диапазон частот вращения шпинделя, об./мин.	90-1400 (180-2800)*
Количество частот вращения (скоростей) шпинделя	9
Диапазон подач шпинделя, мм./об.	-
Угол поворота головки вокруг горизонтальной оси, град.	-
Расстояние от оси шпинделя до колонны, мм.	320
Расстояние от торца шпинделя до стола, мм.	480
Наибольшее продольное перемещение стола, мм.	500
Наибольшее поперечное перемещение стола, мм.	190
Размер рабочей поверхности (зеркала) стола, мм.	630 х 250
Наибольшая высота заготовки, мм.	200
Наибольшая масса заготовки, кг.	100
Количество Т-образных пазов	3
Ширина Т-образного паза	14Н8
Мощность привода главного движения, кВт	1.5 (1.1)*
Класс точности
Номинальное напряжение питания, В	380
Габаритные размеры, мм.	1020 х 1065 х 1480
Масса, кг.	440
* - специальное исполнение (заказ)
