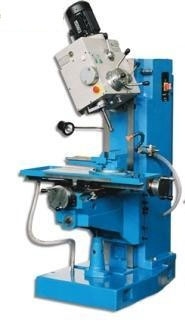

СФ32Б Станок сверлильно-фрезерный

Предназначен для обработки деталей из различных конструкционных материалов в условиях единичного и мелкосерийного производства. Выполняет операции сверления, зенкерования, зенкования, растачивания, нарезания резьбы метчиками, фрезерования.

ПАРАМЕТР	ЗНАЧЕНИЕ
Наибольший диаметр торцевого фрезерования, мм.	100
Максимальный диаметр сверления, мм.	31
Диапазон нарезаемой резьбы	М5-М27
Конус шпинделя	Морзе 3 (ISO40)*
Наибольшее перемещение шпинделя, мм.	110
Диапазон частот вращения шпинделя, об./мин.	90-1400 (180-2800)*
Количество частот вращения (скоростей) шпинделя	9
Диапазон подач шпинделя, мм./об.	0, 05-0,1; 0,1; 0,2 (0,28; 0,56)*
Количество подач шпинделя	3
Расстояние от оси шпинделя до колонны, мм.	330
Угол поворота головки вокруг горизонтальной оси, град.	35 (45)*
Размер рабочей поверхности (зеркала) стола, мм.	630 х 250
Расстояние от торца шпинделя до стола, мм.	547
Наибольшее продольное перемещение стола, мм.	500
Наибольшее поперечное перемещение стола, мм.	250
Наибольшее вертикальное перемещение стола, мм.	300
Количество Т-образных пазов	3
Ширина Т-образного паза	14Н8
Наибольшая высота заготовки, мм.	300
Наибольшая масса заготовки, кг.	100
Мощность привода главного движения, кВт	1,5
Класс точности
Номинальное напряжение питания, В	380
Габаритные размеры, мм.	1300 х 1060 х 1930
Масса, кг.	1100
* - специальное исполнение (заказ)
