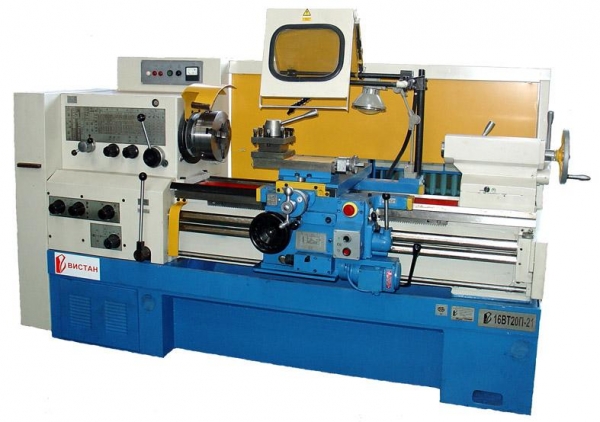

16ВТ20П-22 Станок токарно-винторезный ( 16ВТ20П 22 )

Предназначен для выполнения широкого спектра токарных работ: операций наружного точения и растачивания внутренних цилиндрических и конических поверхностей, сверления, зенкерования и развётывания, а также нарезания наружных и внутренних метрических, дюймовых, модульных и питчивых резьб.

ОСОБЕННОСТИ:
Конструкция станка и его технические характеристики обеспечивают высококачественную обработку деталей из различных материалов современным режущим инструментом на оптимальных режимах резания;
Высокоточный шпиндель с отверстием 57 мм.;
Жесткий резцедержатель на 4 позиции;
Термообработанные шлифованные направляющие станины, обеспечивающие длительный срок службы и повышенную точность обработки;
Механический фрикцион;
Пневмозагрузка задней бабки;
Фартук имеет собственный привод ускоренного перемещения каретки и суппорта, позволяет осуществлять работу по упорам с автоматическим отключением подачи при контакте с упором в момент увеличения нагрузки на реечной шестерне;
Коробка подач обладает высокой жесткостью кинематической цепи и позволяет производить нарезку резьб 11 и 19 ниток на дюйм без смены шестерен гитары;
Ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.

ПАРАМЕТР	ЗНАЧЕНИЕ
Расстояние между центрами, мм.	1500
Максимальный диаметр обработки над станиной, мм.	500
Максимальный диаметр обработки над суппортом, мм.	275
Диаметр циллиндрического отверстия в шпинделе, мм.	57
Ход пиноли, мм.	150
Частота вращения шпинделя, мин -1	12,5 - 1600
Количество скоростей прямого вращения шпинделя	24
Количество скоростей обратного вращения шпинделя	12
Наибольший крутящий момент на шпинделе, Нм	100
Диапазон продольной подачи, мм./об.	0,05 - 2,8
Диапазон поперечной подачи, мм./об.	0,025 - 1,4
Количество подач суппорта	24 (продольных и поперечных)
Высота резца, установленного в резцедержателе, мм.	25
Шаг нарезаемой метрической резьбы (число ступеней), мм.	0,5 - 112
Шаг нарезаемой модульной резьбы (число ступеней), модуль	0,5 - 112
Шаг нарезаемой дюймовой резьбы (число ступеней), нит./1`	56 - 0.5
Шаг нарезаемой питчевой резьбы (число ступеней), питч	56 - 0,5
Наибольшая длина перемещения резцовых салазок суппорта, мм.	150
Наибольшее продольное перемещение каретки, мм.	1435
Наибольшее поперечное перемещение каретки, мм.	285
Скорость быстрого продольного перемещения суппорта, м/мин.	3,8
Скорость быстрого поперечного перемещения суппорта, м/мин.	1,9
Класс точности	П
Мощность привода главного движения, кВт	11,0
Номинальное напряжение питания, В	380
Габаритные размеры, мм.	3300 х 1265 х 1505
Масса, кг.
