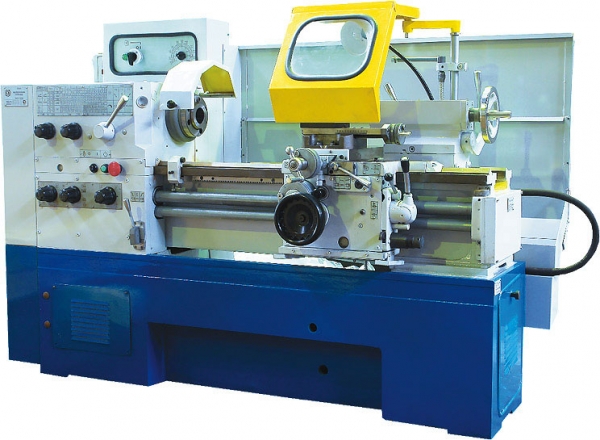

Samat-400LV Станок токарно-винторезный ( Samat 400 , Samat-400 )

НАЗНАЧЕНИЕ:
Предназначен для выполнения всевозможных видов токарных работ, включая нарезание метрических, дюймовых, модульных и питчевых резьб.

ОСОБЕННОСТИ:

• повышенный (П) класс точности обработки по ГОСТ 8-82 для SAMAT400;
• длительный период сохранения точности и работоспособности;
• привод главного движения на базе частотных преобразователей, обеспечивающих бесступенчатое регулирование частоты вращения шпинделя (при этом в обозначение станка добавляется буква V);
• возможна комплектация механической 8-ми скоростной коробкой скоростей;
• широкий диапазон продольных и поперечных подач;
• быстрое перемещение суппорта на холостом ходу;
• вариант исполнения станка с УЦИ и без УЦИ.

  КОМПЛЕКТ ПОСТАВКИ:
• станок в сборе;
• 4-х позиционный резцедержатель с ручным управлением;
• патрон токарный 3-х кулачковый самоцентрирующий диам. 200 мм.;
• жёсткий упор продольного хода;
• центр вращающийся Морзе 5;
• центры упорные Морзе 4 и 5;
• комплект сменных шестерен;
• комплект инструмента для обслуживания станка;
• техническая документация.

  ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА(поставляется за отдельную плату):
• подвижный и неподвижный люнеты;
• резцедержатель задний;
• конусная линейка;
• барабан упор;
• задний суппорт;
• устройство цифровой индикации перемещений суппорта;
• патрон сверлильный;
• патрон токарный 3-х кулачковый самоцентрирующий диам. 160 и 250 мм.;
• патрон токарный 4-х кулачковый диам. 250 мм.;
• дополнительный комплект сменных шестерен.

ПАРАМЕТРТР	ЗНАЧЕНИЕ
Расстояние между центрами, мм.	1500
Максимальный диаметр обработки над станиной, мм.	400
Максимальный диаметр обработки над суппортом, мм.	200
Максимальный диаметр обработки в выемке станины, мм.	-
4545
Конус шпинделя	Морзе 6
Центр в пиноли задней бабки	Морзе 5
Количество частот вращения (скоростей) шпинделя	бесступенчато
Диапазон частот вращения шпинделя, об./мин.	12 -2200
Диапазон продольной подачи, мм./об.	0,05 - 2,8
Диапазон поперечной подачи, мм./об.	0,025 - 1,4
Шаг нарезаемой метрической резьбы (число ступеней), мм.	0,25 - 56
Шаг нарезаемой модульной резьбы (число ступеней), модуль	0,25 - 56
Шаг нарезаемой дюймовой резьбы (число ступеней), нит./1`	112 - 0,5
Шаг нарезаемой питчевой резьбы (число ступеней), питч	112 - 0,5
Шероховатость образца изделия, Ra	1.25
Класс точности	П
Мощность привода главного движения, кВт	5.5 (7,5*)
Номинальное напряжение питания, В	380
Габаритные размеры, мм.	2900 х 1040 х 1400
Масса, кг.	2550
* - специальное исполнение (заказ)
