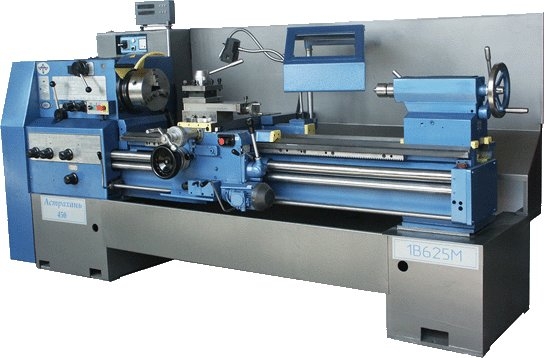

1В625М (1500) Токарно-винторезный станок ( 1В625 )

Предназначен для выполнения разнообразных токарных работ, в том числе для нарезания метрической, модульной, дюймовой и питчевой резьб на заготовках, устанавливаемых в центрах или патроне.

ОСОБЕННОСТИ:

• Все основные части станка изготовлены из высококачественной стали, что обеспечивает их надежную долговечную работу;
• Термообработанные и шлифованные направляющие станины, зубчатые колеса и валы обеспечивают длительный срок службы и повышенную точность обработки;
• Задняя бабка оснащена механическим разгрузочным устройством, обеспечивающим плавность и легкость ее перемещения;
• Станок оснащен коробкой подач и фартуком, имеющим собственный привод ускоренного перемещения суппорта и каретки, что улучшает динамику работы станка на ускоренном ходу, позволяющими нарезать дюймовые резьбы 11 и 19 ниток на дюйм без замены сменных зубчатых колес;
• Коробка скоростей, коробка подач и фартук снабжены автономной системой смазки;
• Конструкция станка позволяет устанавливать на шпиндельный узел электромеханический, гидравлический или пневматический патроны для зажима заготовок;
• Основные отличия и преимущества станка 1В625М от станка 1В625:
    Удельный расход электроэнергии снижен на 10% при равнозначных условиях резания;
  2. Обеспечена возможность обработки конических поверхностей длиной до 400 мм и углом до 14 без применения дополнительных приспособлений, например, конусной линейки (техническое решение охраняется патентами РФ №№ 68395, 68396);
  3. В станке применена оригинальная конструкция облегченной станины повышенной жесткости, что подтверждено расчетами, силовыми и точностными испытаниями;
  4. Производительность станка увеличилась на 10% за счет применения в его конструкции электромеханической системы управления шпиндельным узлом (при помощи В«джойстикаВ» и электромагнитных муфт, снижающих усилие переключения шпиндельного узла);
  5. Диапазон частот вращения шпинделя расширен и составляет от 10 до 2000 оборотов в минуту;
  6. Торможение шпинделя производится электромагнитной муфтой, что сокращает время остановки шпинделя и позволяет производить нарезание резьбы В«в упорВ»;
  7. Применение 2-х скоростного электродвигателя упростило кинематику передней бабки станка, что привело к увеличению его надежности, снижению шумовых характеристик;
  8. Увеличен диаметр проходного внутреннего отверстия шпинделя до 70 мм, что расширяет технологические возможности использования станка;
  9. Применение УЦИ 5100 (устройство цифровой индикации. поставляется за отдельную плату) повысило удобство и точность отсчета продольных и поперечных перемещений суппорта до 0,01 мм, что обеспечивает соответствие требованиям национальных и международных стандартов;
  10. Увеличена жесткость шпиндельного узла за счет применения увеличенного типоразмера подшипников, что повышает ресурс по точности станка;
  11. Современный дизайн станка, удобство эксплуатации и обслуживания.

ПАРАМЕТР	ЗНАЧЕНИЕ
Расстояние между центрами, мм.	1500
Максимальный диаметр обработки над станиной, мм.	500
Максимальный диаметр обработки над суппортом, мм.	290
Максимальный диаметр обработки в выемке станины, мм.	690
Диаметр циллиндрического отверстия в шпинделе, мм.	70
Конец шпинделя	6 (ГОСТ 12593-93)
Центр в шпинделе	7032-0054 (Метр.80)
Количество частот вращения (скоростей) шпинделя	24
Диапазон частот вращения шпинделя, об./мин.	10 - 2000
Диапазон продольной подачи, мм./об.	0,032 - 28,0
Диапазон поперечной подачи, мм./об.	0,016 - 14,0
Шаг нарезаемой метрической резьбы (число ступеней), мм.	0,5 - 280
Шаг нарезаемой модульной резьбы (число ступеней), модуль	0,5 - 280
Шаг нарезаемой дюймовой резьбы (число ступеней), нит./1`	77 - 0,125
Шаг нарезаемой питчевой резьбы (число ступеней), питч	77 - 0,125
Класс точности	Н
Мощность привода главного движения, кВт	7,1/6
Номинальное напряжение питания, В	380
Габаритные размеры, мм.	3300 х 1370 х 1700
Масса, кг.
