Полупрофессиональная - серия KT
цена:
350 000 руб.
1
В КОРЗИНУ
Есть в наличии
Видео работы 3-х, 4-х координатных обрабатывающих центров с ЧПУ серии SU, KT
Выполняемые работы: фрезерование 2D-3D; cверление;
гравировальные работы; производство печатных плат; 3D сканирование Отличительные особенности: техническое сопровождение; бесплатное обучение
операторов ЧПУ; низкая цена; немецкое качество- Сделано в Германии; удобство в
перевозке и быстрая сборка
|
Выполняемые работы: фрезерование 2D-3D; cверление;
гравировальные работы; производство печатных плат; 3D сканирование |
|
Отличительные особенности: техническое сопровождение; бесплатное обучение
операторов ЧПУ; низкая цена; немецкое качество- Сделано в Германии; удобство в
перевозке и быстрая сборка
Паспорт
ПОДРОБНЕЕ |
|
Обрабатываемые материалы: |
 |
| Дерево, ДСП, МДФ |
Пластики |
 |
 |
|
Технические характеристики ики |

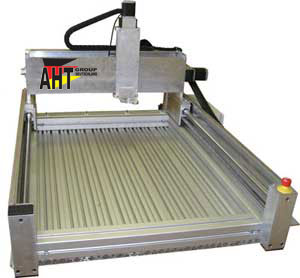

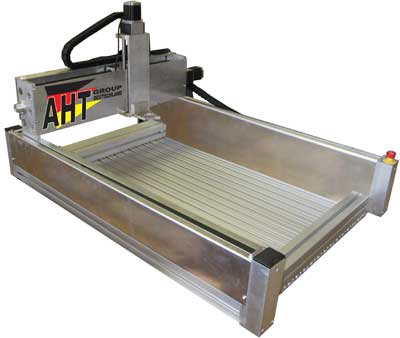

850-KT |
| Размеры рабочего стола по оси X и У, мм |
1000х650 |
| Перемещение шпинделя по оси Z, мм |
180 |
| Скорость позиционирования, м/мин |
0-6 |
| Высота под мостом, мм |
205 |
| Точность перемещения инструмента, мм |
0.2 |
| Габаритные размеры станка без упаковки, мм |
1500х810х500 |
| Масса станка без приспособлений, кг |
75 |
| Требования к персональному компьютеру |
Процессор: не ниже Intel Pentium 4 2.0GHz
ОЗУ: > 1024 МБ (рекомендовано 4096МБ)
Дисковое пространство: > 20 Гб, NFTS
Видеокарта: ATI/NVidia с поддержкой шейдеров 3йверсии и > 256Мбайт видеопамяти.
Операционная система: Windows 2000/ Windows XP |
| Способ подключения к компьютеру: |
LPT порт |
| Конструкция |
 |
Структура закрытого типа
Выполнена из профилей прямоугольного сечения, что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Достигается высокая точность и качество при обработке заготовок больших размеров.
|
 |
Шаговые двигатели 3 независимых биполярных шаговых двигателя фирмы "SANYO" Япония. Шаг составляет
1,8 град. Индивидуальный привод перемещения
портала, суппорта и шпинделя по осям обеспечивает
высокую точность перемещения (до 0,015 мм) |
 |

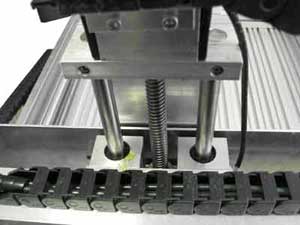

Тип привода
Винтовая пара.
Скорость 2400 мм в минуту или 40 мм в секунду. |
 |

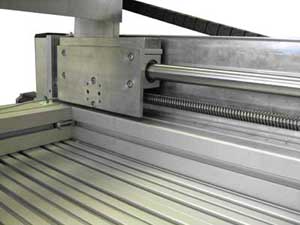

Направляющие
Система направляющих состоит из
тележки со встроенными буксами на
подшипниках, которые перемещаются
по закаленными и шлифованным
валам диаметрами 25 мм, 20 мм и 16 мм
в зависимости от размеров центра |
| Базовая комплектация |
 |
Фрезерно-копировальный станок с ЧПУ
Основой конструкции станка является
алюминиевый профиль. Алюминиевый профиль как конструкционный
элемент можно отнести к самым совершенным технологиям современности.
Особая значимость применения конструкционного алюминиевого профиля
для создания модульных каркасных конструкций обусловлена жесткой
конкуренцией в сфере производственных технологий.
Большой выбор
крепежных комплектов позволяет обеспечить различные варианты соединений
с наименьшими затратами.
Из процесса создания модулей исключены: сварка, корректировка углов
после сварки, обработка сварных швов, грунтовка, окраска. |
 |
Блок управления
Микропроцессорный
блок управления ЧПУ станком, управляет 3-мя выводными шаговыми
двигателями в пике 4 ампер. Управление осуществляется по 3-м независимым
координатам. Оснащен кнопкой экстренной остановки |
 |
Фрезерный мотор
KRESS 220 B 1050 Вт |
 |
Щуп для определения позиции инструмента
Поскольку сменные инструменты могут иметь разную
длину, датчик автоматически корректирует нулевого положения по оси Z. |
 |
Система подключения аспирации
Древесная пыль является взрывоопасной и может наносить вред здоровью человека. Рекомендуем применять
аспирационные системы. |
Выполняемые работы: фрезерование 2D-3D; cверление;
гравировальные работы; производство печатных плат; 3D сканирование Отличительные особенности: техническое сопровождение; бесплатное обучение
операторов ЧПУ; низкая цена; немецкое качество- Сделано в Германии; удобство в
перевозке и быстрая сборка
| Дополнительная комплектация: |
 |
Алюминиевый рабочий стол
Выполнен из алюминиевого профиля сечения
160х16 мм с Т-образными пазами. Масса квадратного метра стола- 5,75 Kг/м |
 |
Подставка под
станок
Выполнена из алюминиевого профиля. Ножки
винтовые М12, с отверстиями под анкерные болты |
 |
Лазерное устройство 3D сканирования
Предназначено для бесконтактного
сканирования изделий с целью получения
объемной 3D компьютерной модели.
Комплект поставки включает: лазерный датчик Серии РФ603; модуль синхронизации; программного обеспечения.
В режиме сканирования система ЧПУ станка последовательно перемещает
лазерный датчик над прототипом изделия.
Таким образом формируется оцифрованная
модель прототипа, которая сохраняется в виде облака точек, а также в
общепринятом формате STL, пригодном для дальнейшего использования в ЧПУ.
Технические
характеристики:
| Базовое расстояние, мм |
140 |
| Диапазон, мм |
100 |
| Суммарная высота от стола станка, мм |
240 |
| Погрешность, мм |
0,1 |
| Скорость сканирования, точек/сек |
8000 |
| Тип лазера 3 мВт, длинна волны 660 нм |
|
| Класс защиты |
IP67 |
Примеры оцифровки:
Размер модели, мм 500х500
Шаг сканирования, мм 0,3
Время
сканирования, час 5,2
Требования к персональному компьютеру
Процессор: не ниже Intel Pentium 4 2.0GHz
ОЗУ: > 1024 МБ (рекомендовано 4096МБ)
Дисковое пространство: > 20 Гб, NFTS
Видеокарта: ATI/NVidia с поддержкой шейдеров 3йверсии и > 256Мбайт видеопамяти.
Операционная система: Windows 2000/ Windows XP
Прочее: обязательное наличие USB 2.0
|
 |
Механическое (контактное) устройство 3D сканирования
Контактное устройство 3D
сканирования применяется для сканирования поверхности с целью дальнейшей
фрезеровки копии. Сканирование происходит механическим образом.
На выходе мы получаем данные в формате stl
Технические характеристики:
Длина щупа около, мм 150
Примеры оцифровки:
Размер модели, мм 200х200х27;
Шаг сканирования, мм 1;
Время
сканирования, час 11 |
 |
Ротационный стол
Ротационный стол превосходно подходит для
граверных работ на вазах, стаканах.
В комплекте идет специальной программное обеспечение, которое
согласуется с другими программами как, например DeskProto |
 |

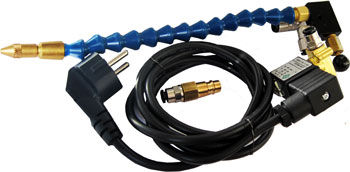

Система охлаждения
Система охлаждения подает небольшое количество
охлаждающей жидкости
непосредственно на обрабатываемую поверхность
Комплект поставки: система крепежа на фрезерную головку (43mm DIN),
шланг на подачу охлаждающей жидкости, форсунка,
автоматическое устройство подачи импульсов, 5 литров емкость с ручной помпой для создания давления |
 |
Вакуумный стол
Принцип
работы вакуумного стола таков: заготовка устанавливается на стол, с
поверхности которого затем с помощью вакуумного насоса откачивается
воздух. За счет разницы в давлении заготовка быстро, прочно и надежно
закрепляется на вакуумном столе. Использование вакуумных столов позволяет избежать
вибрации и осцилляций во время обработки на станке, а так же
нежелательных прогибов и других деформаций детали, возникающих при
использовании традиционных способов закрепления. Вакуумный стол
позволяет надежно закрепить немагнитные материалы цветные металлы,
дерево, пластик, резину, стекло. |
 |
Системы аспирации
Древесная пыль является взрывоопасной и может наносить вред здоровью
человека. Пыль твердых породы деревьев таких, как бук и дуб являться причиной
различных заболеваний дыхательных путей: аллергических, онкологических.
Рекомендуем применять аспирационные системы. |
 |
Коллекторный 1,6 кВт двигатель
Применяется для обработки деталей
больших габаритных размеров из древесины, пластика, акрилового стекла.
Используется с цанговым зажимом, который позволяет быстро осуществлять
смену инструмента с различными посадочными диаметрами (от 2 до 14 мм) при обработке изделий сложной
конфигурации.
Технические характеристики:
Мощность, кВт 1,6
Напряжение, В 380/220
Число оборотов, об/мин 18000
Охлаждение Воздушное
Инвертор
Вход 1 фаза 220В/50HZ; 15,7A
Выход 3 фазы 220B/1-400HZ; 7,5A. |
 |

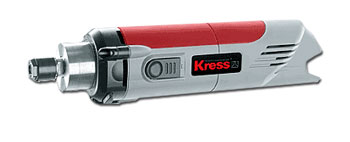

Моторы Kress
| Параметры |
800 FME 800 BT |
1050 FME 1050 BT |
| Входная мощность, Вт |
800 |
1050 |
| Обороты, 1/мин |
10000-30000 |
10000-32000 |
| Зажимная цанга, мм |
8 |
8 |
| Зажимная шейка |
43 |
43 |
| Масса,кг |
1,4 |
1,7 |
|
 |

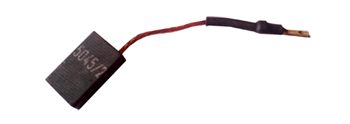

Щетки графитовые
Цена комплекта из 2-х штук 200 руб. |
 |

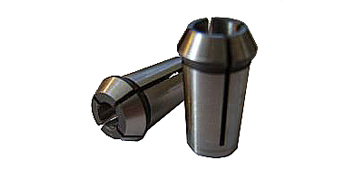

Цанги
Обозначение |
d, мм |
91482001 |
8 |
91434601 |
6 |
91434605 |
5 |
91434604 |
4 |
91434603 |
3 |
|
 |

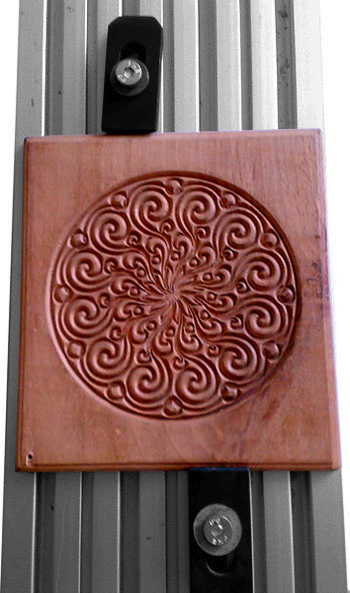

Элементы для
крепления заготовок
Крепежные элементы для системы алюминиевого
экструдированного профиля.
Для алюминиевого профиля применяются:
специальные винты и Т-образные гайки с механизмом пружинной фиксации в
продольном пазе алюминиевого профиля;
система элементов для крепления панелей к алюминиевому профилю; специальные элементы для применения профиля в различных отраслях
промышленности |
 |

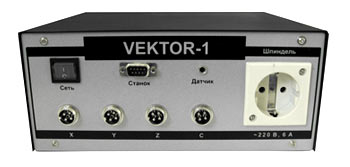

Микропроцессорный блок управления ЧПУ станком
Микропроцессорный блок управления ЧПУ
станком, управляет 4-мя выводными шаговыми двигателями в пике 5 ампер.
Управление осуществляется по 4-м независимым координатам
Оснащен кнопкой экстренной остановки |
 |

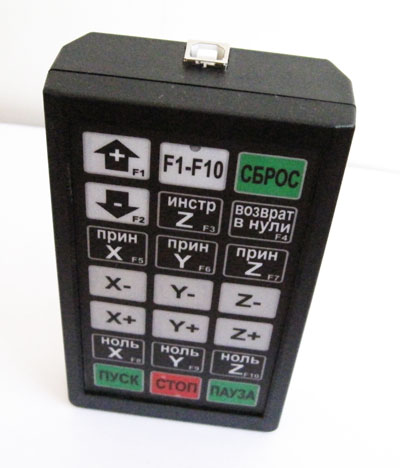

Внешний пульт
управления
Значительно облегчает эксплуатацию фрезерного станка. Управление производится без участия клавиатуры и мыши. |
 |
Стабилизаторы напряжения

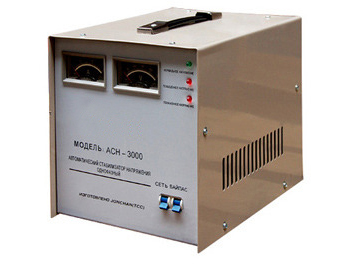

Однофазный стабилизатор АСН-3000 поддерживает в сети потребителя
напряжение в 220В.
- Плавная регулировка напряжения
- Не вносит искажений в форму напряжения питающей сети
- Автоматически отключает нагрузку при отклонении выходного напряжения более, чем на 10%. После восстановления напряжения сети нагрузка подключается автоматически.
- Защита от токов короткого замыкания
- Индикация выходного напряжения (вольтметр) и величины потребления тока стабилизатором с нагрузкой (амперметр).
- Стабилизатор имеет режим BYPASS, который используется в случаях выхода параметров сети за пределы регулировочных возможностей, при этом режим стабилизации отключен.
Трехфазный стабилизатор напряжения АСН-4500Т поддерживает в сети
потребителя напряжение 380В.
Основные преимущества
Удобство в эксплуатации
- Удобство в эксплуатации
- Плавная бесступенчатая регулировка напряжения без разрыва
фазы. Не вносит искажений в форму напряжения питающей сети.
- Автоматически отключает нагрузку при отклонении выходного
напряжения более, чем на 10%. После восстановления напряжения
сети нагрузка подключается автоматически.
- Защита от токов короткого замыкания.
- Индикация выходного напряжения (вольтметр) и величины
потребления тока стабилизатором с нагрузкой (амперметр).
|
 |
Смазка
Смазка применяется, для того чтобы предотвратить перегрев, снизить
трение, и износ контактных частей.
Период между нанесением смазки рассчитывается исходя из средней
потребности 0,03-0,05 см3 в час на один шарик и в большинстве случаев
применения составляет 50-100 км

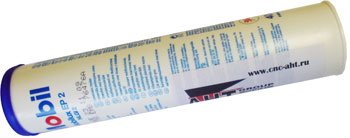

Рекомендуем использовать смазку Mobil Mobilux EP2, для использования
других смазок можно ориентироваться на таблицу смазок Большая нагрузка
требует смазки с высокой вязкостью, а системы с высокой скоростью смазки
с низкой вязкостью. Смазка 13csT подходит для нормальной скорости или
легкой нагрузки и 68csT для тяжелой нагрузки. Смазку рельсовых

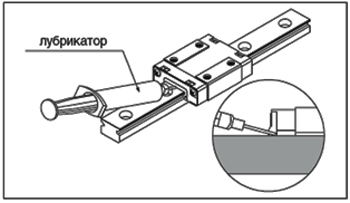

направляющих можно проводить с помощью шприца или насоса. Консистентная
смазка: при помощи шприца смазка вводится через смазочный ниппель Масло:
наносится вручную или при помощи шприца |
 |
Алюминиевый профиль сечения 160х16 с Т-образными
пазами |
|
Программное обеспечение
Mach3 - программа управления станком с числовым программным
Мировой лидер в своей категории. Доступная цена, регулярное обновление,
армия пользователей в мире подробнее на сайте разработчиков
ArtSoft Incorporated
http://www.machsupport.com/
Лицензионный пакет Mach3 на русском языке можно приобрести на сайте
официального представителя Artsoft в России:
mariobad.ru
Одна из самых популярных программ в России
и в мире - ArtCAM Pro (от компании Delcam -
Англия).ArtCAM Pro - это программный
пакет для пространственного моделирования и
механообработки, который позволяет
автоматически генерировать пространственные
модели из плоского рисунка и получать
по ним изделия на станках с ЧПУ. Данная
система позволяет быстро и легко создавать трехмерные модели из
двухмерных изображений, представленных в стандартных форматах
графических пакетов: растровыми - BMP, TIF, PCX, GIF, JPEG и
векторными DXF, AI, EPS, WMF, а также родным делкамовским - PIC.
ArtCAM Pro содержит инструментальные средства для моделирования
сложных форм и объединения сохраненных рельефов, генерации
траекторий обработки для черновых и чистовых стратегий, а также
гравировки. Легкий и понятный русифицированный
Windows-интерфейс,быстрота изучения и широкий диапазон возможностей
позволяют ему занять прочное
прочное место в инструментальном багаже конструктора и технолога. Сайт официального представителя Delcam в России:
www.artcam.ru |
|
.png){kind=logo}
